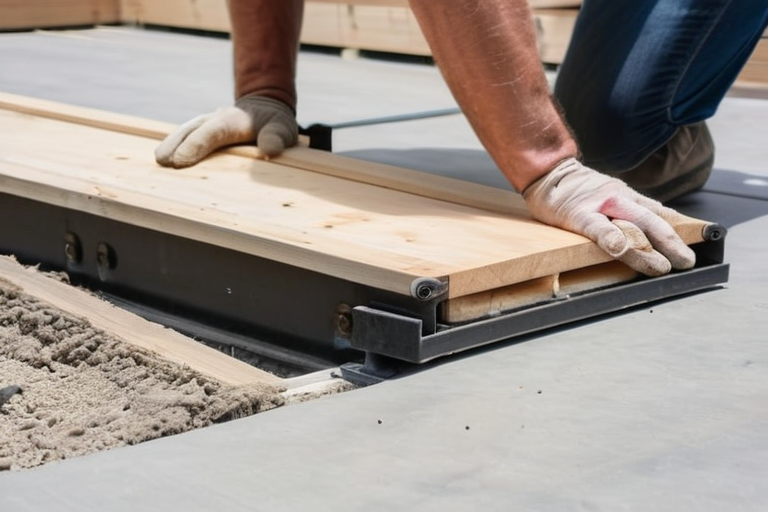

Как выровнять обвязку при перепаде фундамента и не нарушить крепеж: пошаговая инструкция

Чтобы выровнять обвязку при перепаде фундамента и не нарушить крепеж, необходимо сначала измерить перепад, затем выбрать схему компенсации (подкладки, удлиненные шпильки или перестановка анкеров) и выполнить монтаж с обязательным контролем глубины анкеровки, момента затяжки и площади опирания подкладок. Крепеж обвязки при выравнивании должен оставаться расчетным: недопустимо увеличивать зазор без удлинения шпильки или оставлять анкер в разрушенном бетоне. Ниже — пошаговая инструкция с проверкой допустимых отклонений и критериями, когда требуется проектное решение.

Диагностика перепада: замер, допустимые отклонения и что именно выравниваем

Перед любыми работами нужно объективно измерить перепад и понять, требует ли он выравнивания обвязки или достаточно локальной компенсации. Используйте лазерный нивелир или гидроуровень, правило, щупы и рулетку. Составьте карту замеров по всей длине обвязки с шагом 0,5–1 м, фиксируя максимальный перепад и его протяженность.

Разделяйте два случая: перепад по горизонтали (в плоскости стены) и по вертикали (высота обвязки). Горизонтальный перепад чаще связан с неровностью фундамента, вертикальный — с разной высотой отдельных участков или просадкой. Нормативные допуски для деревянных конструкций и фундаментов приведены в СП 64.13330 и СП 22.13330, однако конкретные предельные отклонения должны быть указаны в проекте. Если проект отсутствует, ориентируйтесь на общие требования: для деревянных элементов допустимые отклонения от вертикали и горизонтали обычно не превышают 10–20 мм на всю длину, но точные значения следует уточнять по актуальной редакции нормативов на 2026 год.

Выравнивание обвязки недопустимо без переустройства фундамента или замены участка обвязки в следующих случаях:

• перепад превышает 30–40 мм на длине более 1 м;
• обнаружены трещины в фундаменте шириной более 0,3 мм с раскрытием;
• бетон в зоне анкеровки разрушен или имеет недостаточную прочность;
• обвязка имеет значительные повреждения (гниль, трещины, поражение грибком) на участке выравнивания.

Выбор схемы компенсации: подкладки, шпильки или перестановка анкеров

Схема компенсации определяет, как именно выравнивание обвязки и крепеж будут работать совместно. Рассмотрим три основных варианта.

Схема 1: выравнивание подкладками с сохранением существующих анкеров. Применяется при перепаде до 20–30 мм. Подкладки из твердой древесины (влажностью не более 12%), фанеры ФСФ или металла устанавливаются под обвязку в местах опирания. Важно обеспечить площадь опирания, исключающую смятие древесины, и защитить подкладки от гниения и коррозии. Существующие анкеры при этом не трогают, но проверяют их глубину и надежность.

Схема 2: замена анкеров на шпильки с регулировкой высоты. Используется, когда перепад превышает 30 мм или требуется точная регулировка. В фундамент устанавливаются шпильки с резьбой (класс прочности не ниже 8.8), на которые обвязка опирается через систему гаек и шайб. Высота регулируется гайками снизу и сверху, что позволяет выровнять обвязку без подкладок. Обязательно контролируется глубина анкеровки шпильки в бетоне — она должна быть не менее 10–12 диаметров шпильки для бетона класса B20 и выше.

Схема 3: перестановка анкеров при локальном перепаде. Если перепад сосредоточен на небольшом участке, можно переставить анкеры, сместив их в зону с нормальной высотой. При этом проверяют расстояние до края фундамента (не менее 5 диаметров анкера) и шаг крепежа (обычно 400–600 мм). Нельзя оставлять анкер в зоне расслоения бетона.

Сравнение схем по трудозатратам и надежности:

Схема	Максимальный перепад	Трудозатраты	Надежность крепления обвязки
Подкладки	до 30 мм	низкие	высокая при правильном опирании
Шпильки с регулировкой	до 100 мм	средние	высокая при контроле глубины
Перестановка анкеров	локально до 50 мм	высокие	средняя, требует проверки краев

Нельзя наращивать высоту подкладок бесконечно: суммарная толщина подкладок не должна превышать 50 мм, иначе возрастает риск потери устойчивости. Если требуется большая компенсация, переходите к шпилькам или переустройству фундамента.

Подготовка основания и обвязки перед выравниванием

Подготовительные операции напрямую влияют на надежность крепления обвязки. Сначала очистите и обеспыльте поверхность фундамента, удалите разрушенный бетон и рыхлые участки. Проверьте гидроизоляцию: при необходимости восстановите отсечную гидроизоляцию под обвязкой, чтобы исключить капиллярный подсос влаги.

Древесину обвязки необходимо антисептировать и выровнять: простругать или заменить поврежденные участки. Влажность древесины перед монтажом не должна превышать 20%, для ответственных узлов — 12–15%. Разметьте новые точки крепежа с учетом перепада и выбранной схемы компенсации.

Подкладочный материал должен быть защищен от гниения и коррозии. Для металлических подкладок используйте горячее цинкование или антикоррозийную краску. Деревянные подкладки обрабатывайте антисептиком и изолируйте от бетона гидроизоляционным слоем.

Пошаговый монтаж обвязки с компенсацией перепада

Ниже — последовательность действий, при которой выравнивание обвязки и крепеж выполняются как единый узел.

1. Шаг 1: установка временных клиньев и фиксация проектного уровня обвязки. Временно зафиксируйте обвязку на проектной высоте с помощью клиньев, чтобы она не смещалась при ослаблении крепежа.
2. Шаг 2: установка постоянных подкладок. Рассчитайте площадь опирания так, чтобы напряжение смятия не превышало расчетное сопротивление древесины. Исключите точечное смятие: подкладки должны опираться всей поверхностью.
3. Шаг 3: сверление отверстий под анкеры или шпильки. Сверлите отверстия с учетом глубины анкеровки и обхода арматуры. Используйте сверла по бетону, диаметр отверстия должен соответствовать диаметру анкера.
4. Шаг 4: установка крепежа, предварительная затяжка и контроль вертикальности шпилек. Установите анкеры или шпильки, выполните предварительную затяжку, проверьте вертикальность шпилек уровнем.
5. Шаг 5: окончательная затяжка с контролем момента, установка шайб и контргаек. Затяните крепеж динамометрическим ключом с моментом, указанным производителем. Установите шайбы и контргайки для предотвращения самоотвинчивания.
6. Шаг 6: фиксация подкладок от смещения и защита узла от влаги. Закрепите подкладки от горизонтального смещения, обработайте узел гидроизоляционным составом.

Крепеж при перепаде: анкеры, шпильки, подкладки и расчетные ограничения

При выравнивании обвязки крепеж работает в измененных условиях, поэтому важно соблюдать расчетные ограничения.

• Минимальная глубина анкеровки для анкеров при перепаде фундамента должна быть не менее 10–12 диаметров для бетона класса B20 и выше. Расстояние до края фундамента — не менее 5 диаметров.
• Диаметр и класс прочности шпилек подбираются по нагрузке. Обычно применяют шпильки М12–М20 класса 8.8 и выше. Шаг крепежа обвязки — 400–600 мм.
• Требования к подкладкам: площадь опирания, твердость, исключение сминаемости и гниения. Металлические подкладки должны быть защищены от коррозии.
• Контроль длины крепежа: при увеличении зазора недопустимо оставлять анкер работающим на вырыв. Если зазор превышает 20 мм, используйте удлиненные шпильки с регулировкой.
• Защита от коррозии и электрохимической несовместимости: не допускайте контакта разнородных металлов без изоляции.

Контроль качества: проверка надежности крепления обвязки после выравнивания

После завершения монтажа проведите приемку по чек-листу:

• Визуальный осмотр: отсутствие зазоров, перекосов, повреждений подкладок и крепежа.
• Инструментальный контроль: момент затяжки динамометрическим ключом, глубина анкеровки, вертикальность шпилек.
• Проверка подвижности обвязки: при нагрузке не должно быть смещений.
• Отсутствие контакта обвязки с грунтом.
• Фиксация результатов замеров до и после выравнивания.

Если обнаружены сомнительные участки, вызовите проектировщика или конструктора.

Типовые ошибки и риски при выравнивании обвязки с крепежом

Избегайте следующих ошибок:

• Замена анкеров на короткие дюбели без расчета на вырыв.
• Использование подкладок из мягкой древесины или необработанного материала.
• Увеличение зазора без удлинения шпильки и без контроля глубины анкеровки.
• Ослабление существующего крепежа без временной фиксации обвязки.
• Игнорирование гидроизоляции, что ведет к гниению подкладок и обвязки.

Материалы, инструменты и когда нужен проект

Для работы потребуются: перфоратор, шуруповерт с контролем момента, нивелир, уровень, сверла по бетону и дереву. Материалы: анкеры, шпильки, гайки, шайбы, подкладки, антисептик, гидроизоляция, антикоррозийные составы.

Проектное решение необходимо, если перепад значителен (более 50 мм), затрагиваются несущие стены, второй этаж или сейсмические зоны. При обнаружении трещин и разрушения фундамента обратитесь к специалистам.

Документируйте работы: фотофиксация до и после, запись моментов затяжки.

Вопрос: Можно ли выравнивать обвязку подкладками без замены анкеров?

Ответ: Да, если перепад не превышает 20–30 мм и анкеры имеют достаточную глубину. При этом необходимо проверить надежность существующего крепежа и защитить подкладки от гниения.

Вопрос: Какой момент затяжки использовать для анкеров обвязки?

Ответ: Момент затяжки указывается производителем крепежа. Обычно для анкеров М12–М16 он составляет 40–80 Н·м. Используйте динамометрический ключ.

Вопрос: Что делать, если перепад фундамента превышает 50 мм?

Ответ: В этом случае рекомендуется использовать шпильки с регулировкой высоты или переустроить фундамент. Подкладки такой толщины недопустимы.

Вопрос: Нужно ли гидроизолировать подкладки?

Ответ: Да, гидроизоляция обязательна для защиты от капиллярной влаги. Используйте отсечную гидроизоляцию под обвязкой и обрабатывайте подкладки защитными составами.
